液压滑环

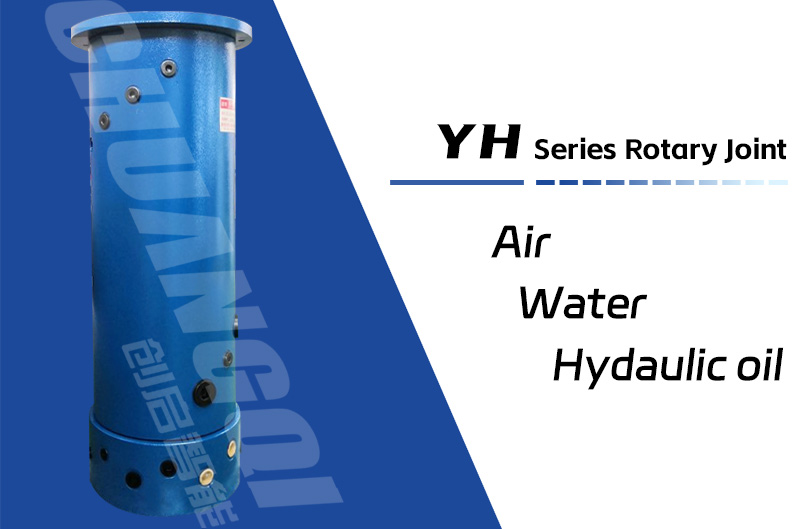

YH型液压滑环

发表时间：2023-10-09 22:51:34 | 点击率：396

产品特点

PRODCUT FEATUREA

液压滑环是滑环的一种，也称为大包回转台液压滑环，主要使用在连铸机大包回转工作台、大型液压工程机械、航空航天、激光仪器、顶管机、盾构机中；主要功能是在旋转过程中独送一条或多条液压油路，其主要结构是由回转体与固定体组成，各油路之间采用旋转密封组件隔开，保证在工作时不串油，不泄压。滑环可以为高端工业电器设备或精密电子仪器实现复杂运动提供可靠的介质和信号传输的动态密封方案。还可以根据实际设备使用工况制作成其他特殊外形，混合传输电源、光源、流体压力介质或其他电气元件配装使用。

*多介质通路设计，最高可达50个。
*可中心开孔，配编码器或导电滑环。
*转子和定子基体材质可选碳钢、304、316L、42CrMo等。
*采用进口耐高压耐磨密封件，密封可靠，寿命高。
*进口CNC精密加工，转动灵活，摩擦力小。
*非标产品可根据客户提供的技术参数和工况环境设计生产。

产品介绍

Product Description

液压滑环是一种实现液压流体在相对转动部件间稳定传输多种介质的精密装置。其基本原理是通过特殊的密封结构和旋转接头设计，让静止与转动部分之间的液压通道保持连通且密封良好，确保流体能顺畅传输，避免泄漏，保证设备的可靠运行。具有独立的多个介质通道（2~50个），例如：水、冷却液、化工制剂、医药制剂、航空冷却液、空气、氧气、氨气、氮气、乙二醇、甲醇、船用柴油、航空煤油、航空燃料、液压油、润滑油、齿轮油等，中心通孔可与导电滑环连接，穿过信号线缆，防止缠绕保证信号的正常传输。
液压滑环广泛应用于多个行业。在工程机械领域，如起重机、挖掘机，顶管机、盾构机等可实现工作装置的灵活转动，同时保证液压系统稳定供油；在风力发电设备中，能为偏航和变桨系统的液压控制提供可靠连接；在海洋工程装备上，满足旋转平台等设备的液压动力传输需求。在航空航天、激光工业、科研领域、医学医药、智能机械、自动化等都有广泛的运用。

技术参数

PATMETERS

介质液压油最大使用压力：		7250 PSI	500 bar
介质齿轮油最大使用压力：		1450 PSI	100 bar
介质乙二醇最大使用压力：		725 PSI	50 bar
介质水最大使用压力：		360 PSI	25 bar
介质空气最大使用压力：		290 PSI	20 bar
介质航空煤油最大使用压力：		1450 PSI	100 bar
介质航空冷却液最大使用压力：		1450 PSI	100 bar
最高使用速度（转子）：
		35 RPM	35 min-1
最高使用温度：	90℃	＞90℃ 请咨询创启旋转接头
