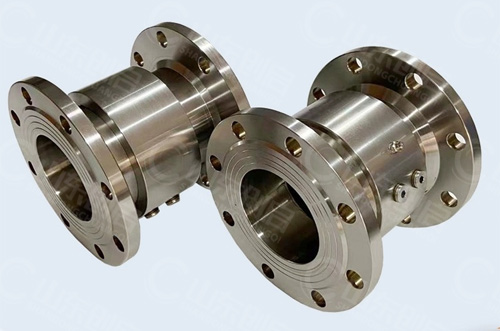

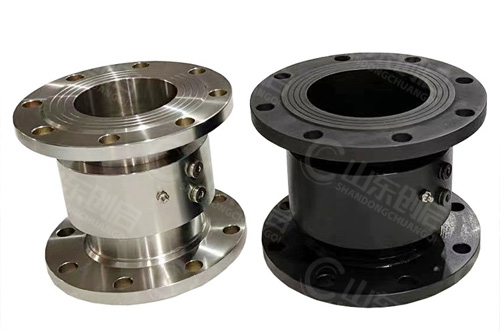

* 两排精密级钢球支撑,运转平稳,无摆动;
* 需要高速应用可选进口高速轴承双支撑;
* 轴承内部预填轴承润滑脂,终身免维护;
* 主体材料可选碳钢、SUS304、SUS36L、铝合金等;
* 选用专用密封圈,高压法兰,非标款最高可承压50Mpa;

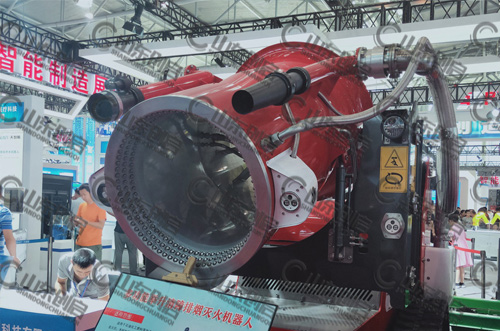

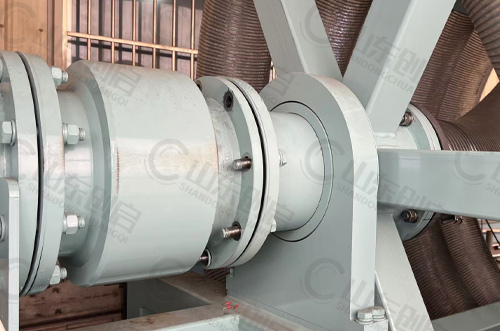

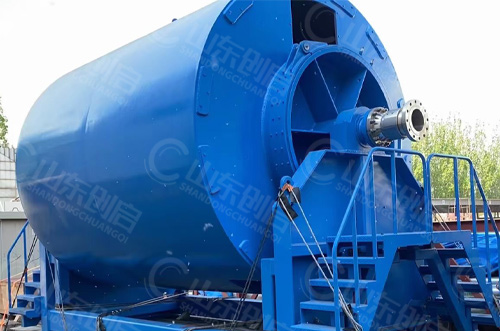

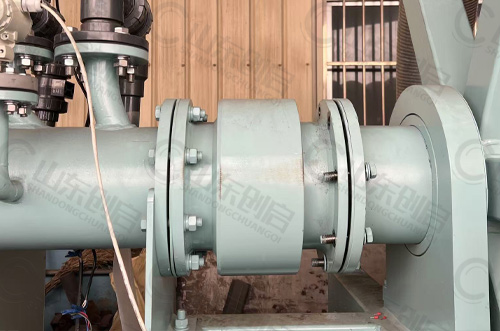

* 可与多种活动关节组合样式,满足现场工况复杂空间转动传输介质;
* 可定制DN400、DN500、DN600、DN800、DN1000等大通径规格。
此系列旋转接头可非标异型订制介质 水 最大使用压力: | Model | WFA WFB WFC WFD WFE WFK | 365 PSI | 25 bar |
介质 空气 最大使用压力: | 230 PSI | 16 bar | ||
介质 热油 最大使用压力: | 260 PSI | 18 bar | ||
介质 高温熔盐 最大使用压力: | 260 PSI | 18 bar | ||
介质 饱和蒸汽 最高使用压力: | 725 PSI | 50 bar | ||
介质 液压油 最高使用压力: | 7250 PSI | 500 bar | ||
N max. GUM: | 100 min-1 | |||
最大真空度: | 75”Hg | 10kPa | ||
最高使用速度(短期测试) | 300RPM | 300 min-1 | ||
最高使用温度: | 320℃ | >320℃ 请咨询创启旋转接头 | ||
流通如: 海水、酸碱性介质、化学制剂、甲醇、乙醚、天然气、航空煤油、航空航天燃料推进剂等介质,腐蚀性工况请咨询 |
WF型回转接头 - 回转式 - 焊接方式连接 | |||
Model | d | D | L |
WF 20A | 20 | 64 | 103 |
WF 25A | 25 | 68 | 103 |
WF 32A | 32 | 78 | 110 |
WF 40A | 40 | 88 | 110 |
WF 50A | 50 | 99 | 110 |
WF 65A | 65 | 118 | 120 |
WF 80A | 80 | 134 | 120 |
WF 100A | 100 | 158 | 120 |
WF 125A | 125 | 186 | 130 |
WF 150A | 150 | 208 | 130 |
WF 200A | 200 | 268 | 145 |
WF 250A | 250 | 338 | 180 |
WF 300A | 300 | 395 | 180 |
WF 350A | 350 | 455 | 185 |
WFA型回转接头 - 回转式 - 法兰连接 | |||||||
Model | d | D | L | K | Flange 16Kg | ||
D1 | D2 | n-X | |||||
WFA 20A | 20 | 64 | 183 | DN20PN16 | 105 | 75 | 4-Φ14 |
WFA 25A | 25 | 68 | 183 | DN20PN16 | 115 | 85 | 4-Φ14 |
WFA 32A | 32 | 78 | 194 | DN32PN16 | 140 | 100 | 4-Φ18 |
WFA 40A | 40 | 88 | 200 | DN40PN16 | 150 | 110 | 4-Φ18 |
WFA 50A | 50 | 99 | 200 | DN50PN16 | 165 | 125 | 4-Φ18 |
WFA 65A | 65 | 118 | 210 | DN65PN16 | 185 | 145 | 8-Φ18 |
WFA 80A | 80 | 134 | 220 | DN80PN16 | 200 | 160 | 8-Φ18 |
WFA 100A | 100 | 158 | 224 | DN100PN16 | 220 | 180 | 8-Φ18 |
WFA 125A | 125 | 186 | 240 | DN125PN16 | 250 | 210 | 8-Φ18 |
WFA 150A | 150 | 208 | 240 | DN150PN16 | 285 | 240 | 8-Φ22 |
WFA 200A | 200 | 268 | 269 | DN200PN16 | 340 | 295 | 12-Φ22 |
WFA 250A | 250 | 338 | 320 | DN250PN16 | 405 | 335 | 12-Φ26 |
WFA 300A | 300 | 395 | 336 | DN300PN16 | 460 | 410 | 12-Φ26 |
WFA 350A | 350 | 455 | 349 | DN350PN16 | 520 | 470 | 16-Φ26 |
此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据,如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 |
WFB型回转接头 - 回转式 - 法兰连接 | ||||||||
Model | d | D | L | L1 | K | Flange 16Kg | ||
D1 | D2 | n-X | ||||||
WFB 20A | 20 | 64 | 181 | 78 | DN20PN16 | 105 | 75 | 4-Φ14 |
WFB 25A | 25 | 68 | 168 | 65 | DN20PN16 | 115 | 85 | 4-Φ14 |
WFB 32A | 32 | 78 | 184 | 74 | DN32PN16 | 140 | 100 | 4-Φ18 |
WFB 40A | 40 | 88 | 193 | 83 | DN40PN16 | 150 | 110 | 4-Φ18 |
WFB 50A | 50 | 99 | 206 | 96 | DN50PN16 | 165 | 125 | 4-Φ18 |
WFB 65A | 65 | 118 | 229 | 109 | DN65PN16 | 185 | 145 | 8-Φ18 |
WFB 80A | 80 | 134 | 246 | 126 | DN80PN16 | 200 | 160 | 8-Φ18 |
WFB 100A | 100 | 158 | 274 | 154 | DN100PN16 | 220 | 180 | 8-Φ18 |
WFB 125A | 125 | 186 | 312 | 182 | DN125PN16 | 250 | 210 | 8-Φ18 |
WFB 150A | 150 | 208 | 337 | 207 | DN150PN16 | 285 | 240 | 8-Φ22 |
WFB 200A | 200 | 268 | 410 | 265 | DN200PN16 | 340 | 295 | 12-Φ22 |
WFB 250A | 250 | 338 | 504 | 324 | DN250PN16 | 405 | 335 | 12-Φ26 |
WFB 300A | 300 | 395 | 563 | 383 | DN300PN16 | 460 | 410 | 12-Φ26 |
WFB 350A | 350 | 455 | 623 | 438 | DN350PN16 | 520 | 470 | 16-Φ26 |
此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据,如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 |
WFC型回转接头 - 往复摆动式 - 法兰连接 | ||||||||
Model | d | D | L | L1 | K | Flange 16Kg | ||
D1 | D2 | n-X | ||||||
WFC 20A | 20 | 64 | 179 | 78 | DN20PN16 | 105 | 75 | 4-Φ14 |
WFC 25A | 25 | 68 | 153 | 65 | DN20PN16 | 115 | 85 | 4-Φ14 |
WFC 32A | 32 | 78 | 174 | 74 | DN32PN16 | 140 | 100 | 4-Φ18 |
WFC 40A | 40 | 88 | 186 | 83 | DN40PN16 | 150 | 110 | 4-Φ18 |
WFC 50A | 50 | 99 | 212 | 96 | DN50PN16 | 165 | 125 | 4-Φ18 |
WFC 65A | 65 | 118 | 248 | 109 | DN65PN16 | 185 | 145 | 8-Φ18 |
WFC 80A | 80 | 134 | 272 | 126 | DN80PN16 | 200 | 160 | 8-Φ18 |
WFC 100A | 100 | 158 | 324 | 154 | DN100PN16 | 220 | 180 | 8-Φ18 |
WFC 125A | 125 | 186 | 384 | 182 | DN125PN16 | 250 | 210 | 8-Φ18 |
WFC 150A | 150 | 208 | 434 | 207 | DN150PN16 | 285 | 240 | 8-Φ22 |
WFC 200A | 200 | 268 | 551 | 265 | DN200PN16 | 340 | 295 | 12-Φ22 |
WFC 250A | 250 | 338 | 688 | 324 | DN250PN16 | 405 | 335 | 12-Φ26 |
WFC 300A | 300 | 395 | 790 | 383 | DN300PN16 | 460 | 410 | 12-Φ26 |
WFC 350A | 350 | 455 | 897 | 438 | DN350PN16 | 520 | 470 | 16-Φ26 |
此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据,如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 |
WFD型回转接头 - 往复摆动式 - 法兰连接 | |||||||
Model | d | D | L | K | Flange 16Kg | ||
D1 | D2 | n-X | |||||
WFD 20A | 20 | 64 | 181 | DN20PN16 | 105 | 75 | 4-Φ14 |
WFD 25A | 25 | 68 | 168 | DN20PN16 | 115 | 85 | 4-Φ14 |
WFD 32A | 32 | 78 | 184 | DN32PN16 | 140 | 100 | 4-Φ18 |
WFD 40A | 40 | 88 | 193 | DN40PN16 | 150 | 110 | 4-Φ18 |
WFD 50A | 50 | 99 | 206 | DN50PN16 | 165 | 125 | 4-Φ18 |
WFD 65A | 65 | 118 | 229 | DN65PN16 | 185 | 145 | 8-Φ18 |
WFD 80A | 80 | 134 | 246 | DN80PN16 | 200 | 160 | 8-Φ18 |
WFD 100A | 100 | 158 | 274 | DN100PN16 | 220 | 180 | 8-Φ18 |
WFD 125A | 125 | 186 | 312 | DN125PN16 | 250 | 210 | 8-Φ18 |
WFD 150A | 150 | 208 | 337 | DN150PN16 | 285 | 240 | 8-Φ22 |
WFD 200A | 200 | 268 | 410 | DN200PN16 | 340 | 295 | 12-Φ22 |
WFD 250A | 250 | 338 | 504 | DN250PN16 | 405 | 335 | 12-Φ26 |
WFD 300A | 300 | 395 | 563 | DN300PN16 | 460 | 410 | 12-Φ26 |
WFD 350A | 350 | 455 | 623 | DN350PN16 | 520 | 470 | 16-Φ26 |
此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据,如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 |
WFE型回转接头 - 往复摆动式 - 法兰连接 | |||||||||
Model | d | D | L | L1 | L2 | K | Flange 16Kg | ||
D1 | D2 | n-X | |||||||
WFE 20A | 20 | 64 | 179 | 181 | 78 | DN20PN16 | 105 | 75 | 4-Φ14 |
WFE 25A | 25 | 68 | 153 | 168 | 65 | DN20PN16 | 115 | 85 | 4-Φ14 |
WFE 32A | 32 | 78 | 174 | 184 | 74 | DN32PN16 | 140 | 100 | 4-Φ18 |
WFE 40A | 40 | 88 | 186 | 193 | 83 | DN40PN16 | 150 | 110 | 4-Φ18 |
WFE 50A | 50 | 99 | 212 | 206 | 96 | DN50PN16 | 165 | 125 | 4-Φ18 |
WFE 65A | 65 | 118 | 248 | 229 | 109 | DN65PN16 | 185 | 145 | 8-Φ18 |
WFE 80A | 80 | 134 | 272 | 246 | 126 | DN80PN16 | 200 | 160 | 8-Φ18 |
WFE 100A | 100 | 158 | 324 | 274 | 154 | DN100PN16 | 220 | 180 | 8-Φ18 |
WFE 125A | 125 | 186 | 384 | 312 | 182 | DN125PN16 | 250 | 210 | 8-Φ18 |
WFE 150A | 150 | 208 | 434 | 337 | 207 | DN150PN16 | 285 | 240 | 8-Φ22 |
WFE 200A | 200 | 268 | 551 | 410 | 265 | DN200PN16 | 340 | 295 | 12-Φ22 |
WFE 250A | 250 | 338 | 688 | 504 | 324 | DN250PN16 | 405 | 335 | 12-Φ26 |
WFE 300A | 300 | 395 | 790 | 563 | 383 | DN300PN16 | 460 | 410 | 12-Φ26 |
WFE 350A | 350 | 455 | 897 | 623 | 438 | DN350PN16 | 520 | 470 | 16-Φ26 |
此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据,如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 |
WFK型回转接头 - 回转式 - 法兰连接 | |||||||
Model | d | D | L | K | Flange 16Kg | ||
D1 | D2 | n-X | |||||
WFK 20A | 20 | 62 | 70 | DN20PN16 | 105 | 75 | 4-M12 |
WFK 25A | 25 | 68 | 70 | DN20PN16 | 115 | 85 | 4-M12 |
WFK 32A | 32 | 78 | 75 | DN32PN16 | 140 | 100 | 4-M16 |
WFK 40A | 40 | 90 | 75 | DN40PN16 | 150 | 110 | 4-M16 |
WFK 50A | 50 | 102 | 75 | DN50PN16 | 165 | 125 | 4-M16 |
WFK 65A | 65 | 120 | 80 | DN65PN16 | 185 | 145 | 4-M16 |
WFK 80A | 80 | 135 | 85 | DN80PN16 | 200 | 160 | 8-M16 |
WFK 100A | 100 | 160 | 85 | DN100PN16 | 220 | 180 | 8-M16 |
WFK 125A | 125 | 190 | 85 | DN125PN16 | 250 | 210 | 8-M16 |
WFK 150A | 150 | 215 | 90 | DN150PN16 | 285 | 240 | 8-M20 |
WFK 200A | 200 | 272 | 100 | DN200PN16 | 340 | 295 | 12-M20 |
此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据,如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 |
