用于导热油介质旋转接头

QR型旋转接头

发表时间：2023-08-07 17:00:36 | 点击率：366

产品特点

PRODCUT FEATUREA

单/双通道设计
精密铸造球磨碳钢壳体
双球面密封结构，结构简单
碳石墨密封环，耐高温性能好
免维护石墨无油轴承双支撑，具有自润滑性耐高温弹簧的应有，有效保证高温工况的补偿力

可选配项目:

日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制

技术参数

PATMETERS

介质热水最大使用压力：	DN	15~65	230 PSI	18 bar
介质蒸汽最大使用压力：		15~65	750 PSI	50 bar
介质热油最大使用压力：		15~65	290 PSI	20 bar
最大真空度：		15~65	2 Hg	7 kPa
最高使用速度（转子）：
	DN	15~20	750 RPM	750 min-1
		25	500 RPM	500 min-1
		32~40	300 RPM	300 min-1
		50	200 RPM	200 min-1
		65	100 RPM	100 min-1
最高使用温度：	320℃		＞320℃ 请咨询创启旋转接头

内部结构

INTERNAL STRUCTURE

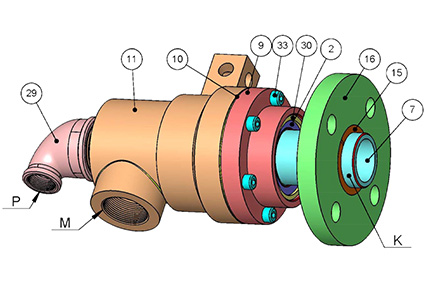

QR型旋转接头零件名称：

1.石墨球面密封环（球面环），2.无油轴承（石墨圆柱环，简称圆柱环），5.弹簧，7.外管（K），8.内管（用户自备），9.底盖，10.垫圈，11.壳体， 29.弯头，33.螺栓， 79.内管用锁紧螺母（用户自备）。

K——外管代号，M——管路接口代号,P——管路接口代号, S——内管代号，O——止转孔代号。

QRD型旋转接头 - 单向流通式 - 螺纹连接
DN	Model	K	I	C	L	L3	L5	H1	H3	M
20	QRD20	R¾	Rc¾	⌀18	182	152	40	46	55	⌀10
25	QRD25	R1	Rc1	⌀23	202	158	48	50	60	⌀10
32	QRD32	R1¼	Rc1¼	⌀32	224	190	50	60	72	⌀14
40	QRD40	R1½	Rc1½	⌀38	252	196	65	65	76	⌀14
50	QRD50	R2	Rc2	⌀48	285	245	68	75	88	⌀14

QRD-F型旋转接头 - 单向流通式 - 快换法兰连接
DN	Model	K	I	C	L	L3	L5	H1	H2	M	H	W	J	E	n-X
20	QRD-F20	⌀30	Rc¾	⌀18	182	152	40	46	55	⌀10	105	75	16	8	4-⌀14
25	QRD-F25	⌀35	Rc1	⌀23	202	158	48	50	60	⌀10	115	85	16	10	4-⌀14
32	QRD-F32	⌀45	Rc1¼	⌀32	224	190	50	60	72	⌀14	140	100	18	12	4-⌀18
40	QRD-F40	⌀50	Rc1½	⌀38	252	196	65	65	76	⌀14	150	110	18	12	4-⌀18
50	QRD-F50	⌀60	Rc2	⌀48	285	245	68	75	88	⌀14	165	125	20	15	4-⌀18

QRS-G型旋转接头 - 双向流通内管固定式 - 螺纹连接

Model

QRS-G20-08

R¾

Rc¾

Rc½

G¼

⌀18

235

220

152

⌀10

QRS-G25-10

Rc¾

Rc½

G⅜

⌀23

254

239

158

⌀10

QRD-G32-15

R1¼

Rc1

Rc½

G½

⌀32

276

264

190

⌀14

QRS-G40-20

R1½

Rc11¼

Rc¾

G¾

⌀38

312

295

196

⌀14

QRS-G50-25

Rc1½

Rc1

⌀48

354

321

245

⌀14

QRS-GF型旋转接头 - 双向流通内管固定式 - 螺纹连接
DN	Model	K	I	O	S	C	L	L2	L3	L5	L8	M	H	W	J	E	n-X
20	QRS-GF20-08	⌀30	Rc¾	Rc½	G¼	⌀18	235	220	152	40	34	⌀10	105	75	16	8	4-⌀14
25	QRS-GF25-10	⌀35	Rc¾	Rc½	G⅜	⌀23	254	239	158	48	34	⌀10	115	85	16	10	4-⌀14
32	QRS-GF32-15	⌀45	Rc1	Rc½	G½	⌀32	276	264	190	50	45	⌀14	140	100	18	12	4-⌀18
40	QRS-GF40-20	⌀50	Rc11¼	Rc¾	G¾	⌀38	312	295	196	65	45	⌀14	150	110	18	12	4-⌀18
50	QRS-GF50-25	⌀60	Rc1½	Rc1	G1	⌀48	354	321	245	68	55	⌀14	165	125	20	15	4-⌀18

QRS-X型旋转接头 - 双向流通内管旋转式 - 螺纹连接

Model

QRS-X20-08

R¾

Rc¾

Rc½

⌀12

⌀18

235

220

152

⌀10

QRS-X25-10

Rc¾

Rc½

⌀16

⌀23

254

239

158

⌀10

QRD-X32-15

R1¼

Rc1

Rc½

⌀19

⌀32

276

264

190

⌀14

QRS-X40-20

R1½

Rc11¼

Rc¾

⌀25

⌀38

312

295

196

⌀14

QRS-X50-25

Rc1½

Rc1

⌀31

⌀48

354

321

245

⌀14

QRS-X型旋转接头 - 双向流通内QRS-XF型旋转接头 - 双向流通内管旋转式 - 快换法兰连接
DN	Model	K	I	O	S	C	L	L2	L3	L5	L8	M	H	W	J	E	n-X
20	QRS-XF20-08	⌀30	Rc¾	Rc½	⌀12	⌀18	235	220	152	40	34	⌀10	105	75	16	8	4-⌀14
25	QRS-XF25-10	⌀35	Rc¾	Rc½	⌀16	⌀23	254	239	158	48	34	⌀10	115	85	16	10	4-⌀14
32	QRS-XF32-15	⌀45	Rc1	Rc½	⌀19	⌀32	276	264	190	50	45	⌀14	140	100	18	12	4-⌀18
40	QRS-GF40-20	⌀50	Rc11¼	Rc¾	⌀25	⌀38	312	295	196	65	45	⌀14	150	110	18	12	4-⌀18
50	QRS-GF50-25	⌀60	Rc1½	Rc1	⌀31	⌀48	354	321	245	68	55	⌀14	165	125	20	15	4-⌀18
