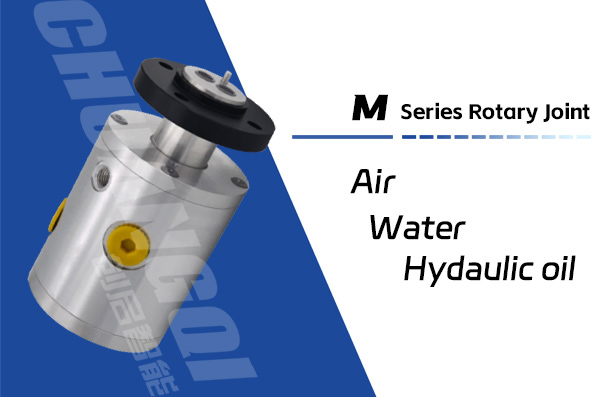

M型液压旋转接头

发表时间：2022-10-18 21:52:19 | 点击率：291

产品特点

PRODCUT FEATUREA

M系列液压旋转接头是一种专门具有多个通道，可连续提供多种介质给低速高压旋转设备的一种旋转接头，服务于加工中心旋转工作台、旋转平台、卷取机、转炉、大包回转工作台、液压机械及多通路高压控制器等设备。

产品特点:

两只宽大精密轴承支撑,运转平稳,轴承终生无需维护;进口专用密封件.保证长寿命运转;
不锈钢轴芯经特殊处理保证了足够耐磨性;
壳体可由铝合金、不锈钢或黄铜制作;
独特的排泄孔回流设计.防止泄漏至外部影响环境;可根据客户工况订制专用产品;
此系列旋转接头可非标异型订制

技术参数

PATMETERS

介质：	最大压力	温度	转速
水	2.5MPa	+100℃	300RPM
空气	1.0MPa	-30~+90℃	100RPM
液压油	30MPa	+75℃	10RPM
最高使用参数不能同时使用，流通其他介质请与创启智能技术部联系。

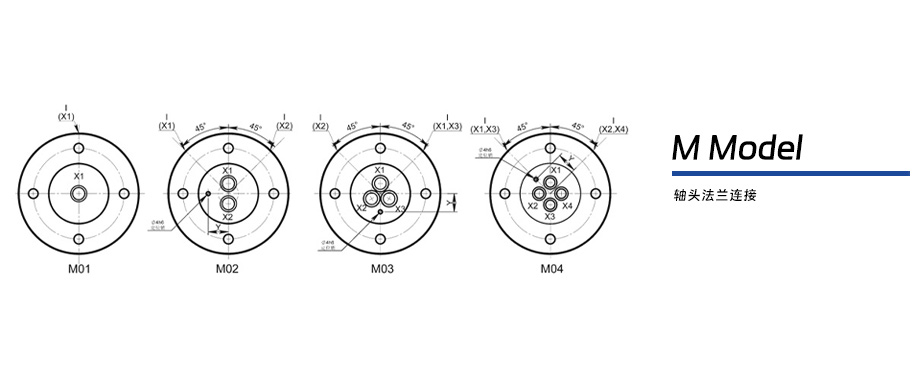

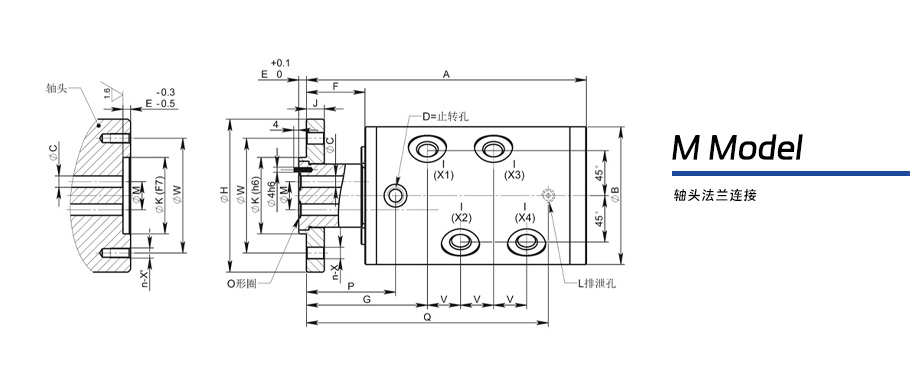

M型系列多通路旋液压转接头规格尺寸
TYPE	订货号 Order-No.	10MPa MAX Speed （r/min）	I	k	A	B	C	M	D	P	E	F	G	V	J	W	H	Y	L	Q	n-X	N-X’
M01	M01015	190	1xG1/2”	40	126	78	13		2-M8	58	5	40	83.5		10	60	80		Rc1/8	95	4-Φ9	4-M8
	M01020	160	1xG3/4”	45	133	83	16		2-M8	59			88		12	65	85			102
	M01025	150	1xG1”	45	143	90	22		2-M12	64			95		12	65	85			110
	M01032	110	1xG1-1/4”	55	162	108	30		2-M12	65	6	46	105		14	80	110			126
M02	M02008	160	2xG1/4”	45	143	83	6	14	2-M8	58	5	39	82	21.2	12	65	85	12		113	4-Φ9	4-M8
	M02010	150	2xG3/8”	45	153	90	9	15	2-M12	65	5	41	88.5	23	12	65	82	12		125
	M02015	110	2xG1/2”	55	176	108	12	20	2-M12	70	6	46	96.5	30	14	80	110	12		144
	M02020	95	2xG3/4”	70	226	155	16	30	2-M12	100	5	54	125	36	16	100	125	25		180	4-Φ14	4-M12
M03	M03008	160	3xG1/4”	45	164	83	6	14	2-M8	58	5	39	82	21	12	65	85	12		140	4-Φ9	4-M8
	M03010	150	3xG3/8”	45	175	90	9	16	2-M12	65	5	41	89	23	12	65	85	12		150
	M03015	110	3xG1/2”	60	206	108	12	20	2-M12	70	6	46	96.5	30	14	90	120	18		170
M04	M04006	150	4xG1/8”	45	176	90	6	18	2-M12	64	5	40	84	18	12	65	85	15		145	4-Φ9	4-M8
	M04008	150	4xG1/4”	45	176	90	6	18	2-M12	64	5	40	84	18	12	65	85	15		145
	M04010	110	4xG3/8”	60	220	108	9	22	2-M12	70	6	46	95	26	14	90	120	20		190
	M04015	92	4xG1/2”	75	244	115	12	29	2-M12	74	6	47	103	30	16	110	120	25		210
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！
