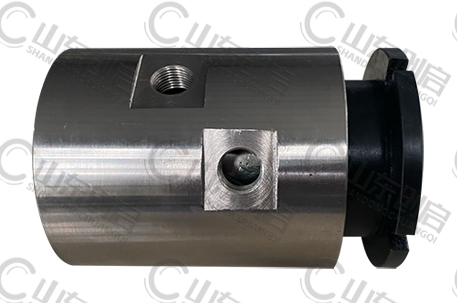

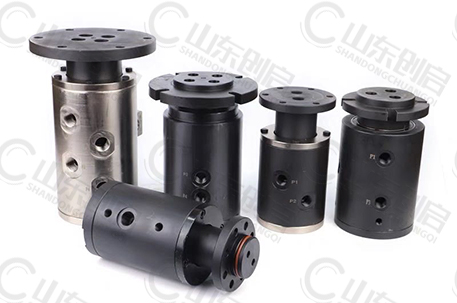

MF型多通路液压旋转接头

发表时间：2023-10-16 16:43:51 | 点击率：131

产品特点

PRODCUT FEATUREA

MF型带中心通孔多通路液压旋转接头，可与导电滑环连接使用；中心通孔用于穿电线、信号线等线缆。多个独立通道设计可以流通不同流体介质。可用于液压工作站、多工位液压旋转工作台、液压油缸、卷取机、开卷机、分卷机、收卷机、锻压机、液压剪、液压抓木机、液压工程机械、挖掘机、旋挖机、起重器、推土机等高压液压机械设备。

可流通多种类型介质；
最高耐压可达50Mpa；
2~18个多介质通道设计；
硬铬密封端面与弹性密封组合；
NSK/SKF进口精密深沟球轴承可选；
壳体材质可选：铝合金、铜合金、304、316L不锈钢；
旋转轴材质可选：碳钢、工具钢、304、316L不锈钢；
德克迈特德氏封（Dichtomatik）/派克（Parke）进口密封件；
此系列高压液压旋转接头为异型非标产品，可根据实际工况设计订做。

技术参数

PATMETERS

介质水最大使用压力：	DN	02~05	160 PSI	11 bar
介质氩气最大使用压力：		02~05	145 PSI	10 bar
介质空气最大使用压力：		02~05	290 PSI	20 bar
介质液压油最大使用压力：		02~05	5076 PSI	350 bar
介质氟利昂最大使用压力：		02~05	160 PSI	10 bar
最大真空度：		02~05	2 Hg	7 kPa
最高使用速度（转子）：
	DN	02~05	250 RPM	250 min-1
最高使用温度：	90℃		＞90℃ 请咨询创启旋转接头

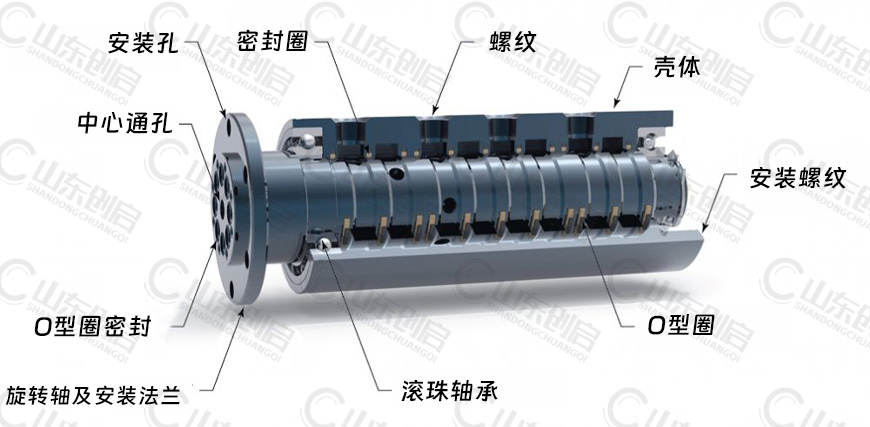

内部结构

INTERNAL STRUCTURE

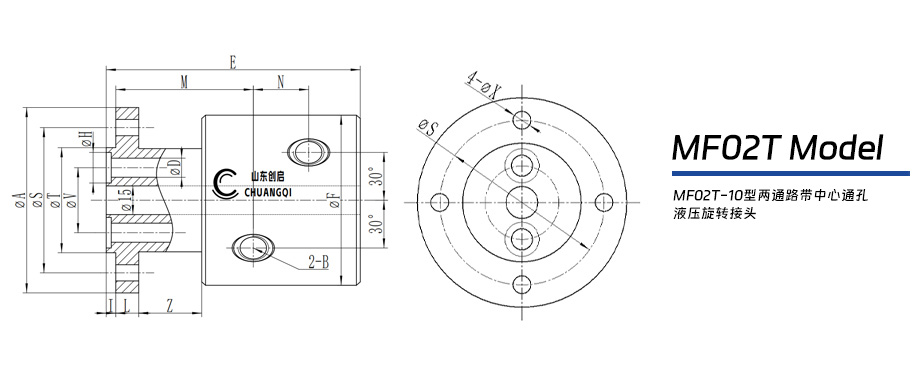

MF02T型带中心通孔多通路液压旋转接头规格尺寸表
Model	A	B	C	D	E	F	H	I	L	M	N	S	T	V	X	Kg
MF02T-10A	97	G3/8	15	10	113	99	16	5	12	77	29	76	55	34	8.5	7.5
注：标准型号仅供参考；螺纹规格标准、法兰尺寸、通道通径、通道数量、长度及外径尺寸可根据设备要求非标订制！

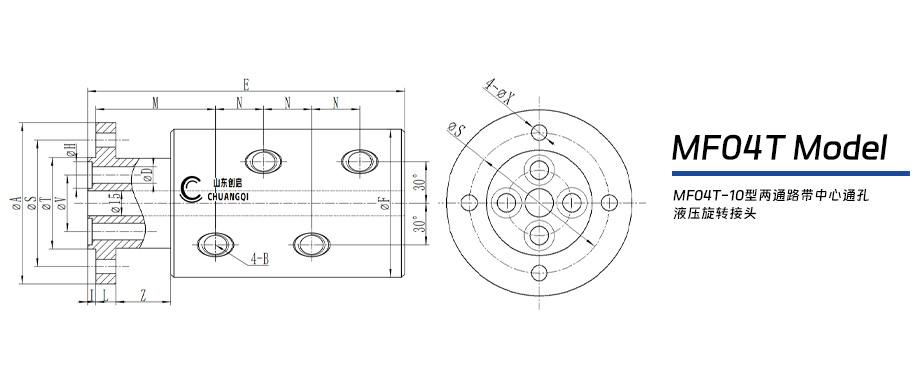

MF04T型带中心通孔多通路液压旋转接头规格尺寸表
Model	A	B	C	D	E	F	H	I	L	M	N	S	T	V	X	Kg
MF02T-10A	97	G3/8	15	10	191	99	16	5	12	77	29	76	55	34	8.5	9.5
注：标准型号仅供参考；螺纹规格标准、法兰尺寸、通道通径、通道数量、长度及外径尺寸可根据设备要求非标订制！

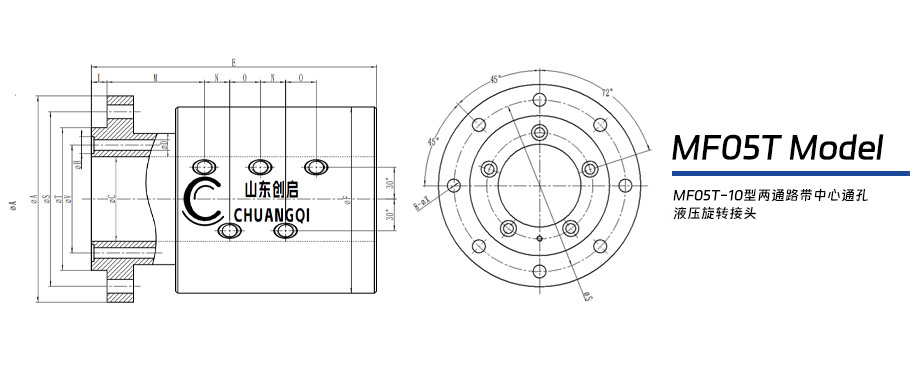

Mf05T型带中心通孔多通路液压旋转接头规格尺寸表
Model	A	B	C	D	E	F	H	I	M	N	O	S	T	V	X	Kg
MF05T-10A	195	G3/8	80	10	270	178	16	5	92	24	29	165	135	102	13	29
注：标准型号仅供参考；螺纹规格标准、法兰尺寸、通道通径、通道数量、长度及外径尺寸可根据设备要求非标订制！
