H型旋转接头
发表时间:2022-09-29 17:23:33  |  点击率:804
产品特点
PRODCUT FEATUREA
单通道设计
锻造铜合金壳体;
低额定扭矩设计;
平衡机械密封结构设计;
不锈钢转轴,锻造铜壳体耐腐蚀;
不锈钢淬火密封端面和碳石墨密封环;
两只宽大的深沟球轴承支撑,转动平稳;
壳体设有观察孔,可观察泄漏情况及磨损情况;
密封组合:
标准型:不锈钢/高密度碳石墨密封环
高温型:不锈钢/浸锑碳石墨密封环
高速型:不锈钢/碳化硅密封环(陶瓷)
耐磨型:不锈钢/碳化钨密封环(硬质合金)
H型旋转接头
产品介绍
Product Description
       H型旋转接头又成为通水铜旋转接头,是由两个进口NSK、SKF高速紧密轴承双支撑,安装方便,使用灵活,能够满足各种复杂的连接需求。主要组成部分包括接头体(壳体和空心轴)、密封件、密封补偿件和连接紧固件。接头体是接头的主要部分,它通常由高强度的金属(H62合金铜)材料精铸而成,能够承受高压和高温的环境。密封件则是用来防止流体泄漏的重要部件,它通常由耐磨、耐高温的材料制成,能够在高速旋转的情况下保持良好的密封性能。标准型采用高密度碳石墨密封环,高温型采用浸锑碳石墨密封环,高速型采用碳化硅(陶瓷)密封环,耐磨型采用碳化钨(硬质合金)密封环;全系列产品均配用日本进口631不锈钢补偿弹簧,具有耐高温、耐腐蚀、机械性能好的特点;连接紧固件则是用来固定接头体的部件,它通常和不锈钢或其他耐腐蚀的材料空心轴一体加工制成的多种国家标准的螺纹及半分环快换法兰,能够保证接头的稳定性和耐用性。
      H型旋转接头的使用范围非常广泛,它可以用于各种类型机械设备中,包括液压系统、气动系统、冷却系统等。此外,它还可以用于一些特殊的设备,如压缩机、泵站、阀门等。无论是在工业生产中,还是在日常生活中,都可以看到H型旋转接头的身影。
      请查阅本站《H型旋转接头安装说明》,或联系山东创启技术部咨询详细安装维护方法!
技术参数
PATMETERS
介质 热水 最大使用压力: DN 6~100 230 PSI 18 bar
介质 蒸汽 最大使用压力:
6~100 750 PSI 50 bar
介质 热油 最大使用压力:
6~100 200 PSI 14 bar
最大真空度:
6~100 2 Hg 7 kPa
最高使用速度(转子):




DN 6~10 3000 RPM 3000 min-1


15 2500 RPM 2500 min-1


20~25 1500 RPM 1500 min-1


32~40 750 RPM 750 min-1


50 400 RPM 400 min-1
最高使用温度: 120℃ >120℃ 请咨询创启旋转接头
内部结构
INTERNAL STRUCTURE
H型旋转接头零件名称
H型旋转接头零件名称:
1.石墨密封环,5.弹簧,6.弹簧垫,7.外管(K),8.内管(用户自备),11.壳体,18.球轴承,26. ○形圈, 29.弯头,30.孔用挡圈,31.轴用挡圈,79.内管用锁紧螺母(用户自备)。

 K—外管代号,M—管路接口代号,P—管路接口代号, S—内管代号,O—止转孔代号(流通介质泄露观察孔,简称:观察孔)。
HD型旋转接头图纸
HD型旋转接头 单向流通式 螺纹连接
DN Model K I L L3 L5 H1 B C D
06A HD-06A R⅛-RH/LH Rc⅜ 100 86 25 25 φ55 φ5 11
08A HD-08A R¼-RH/LH Rc⅜ 100 86 25 25 φ55 φ6 11
10A HD-10A R⅜-RH/LH Rc⅜ 105 91 30 25 φ55 φ9 21
15A HD-15A R½-RH/LH Rc½ 105 91 30 25 φ55 φ12 21
20A HD-20A R¾-RH/LH Rc¾ 116 96 32 27 φ62 φ16 24
25A HD-25A R1-RH/LH Rc1 126 105 32 32 φ74 φ20 30
32A HD-32A R1¼-RH/LH Rc1¼ 156 129 42 38 φ90 φ30 38
40A HD-40A R1½-RH/LH Rc1½ 162 132 42 41 φ95 φ35 44
50A HD-50A R2-RH/LH Rc2 221 183 61 51 φ122 φ48 55
65A HD-65A R2½-RH/LH Rc2½ 251 206 68 68 φ156 φ62 75
80A HD-80A R3-RH/LH Rc3 281 229 80 81 φ158 φ75 /
90A HD-90A R3½-RH/LH Rc3 281 229 80 81 φ158 φ78 /
100A HD-100A R4-RH/LH Rc4 405 335 90 110 φ220 φ98 /
HD-F型旋转接头图纸
HD-F型旋转接头 单向流通式 - 半分环快换法兰连接
DN Model k I L L3 L5 H1 B C W H J E n-X
15A HD-F15A φ26 Rc½ 171 104 43 25 φ55 φ12 65 95 14 8 4-φ14
20A HD-F20A φ32 Rc¾ 188 113 48 28 φ62 φ16 75 105 16 8 4-φ14
25A HD-F25A φ36 Rc¾ 194 119 49 35 φ74 φ20 85 115 16 10 4-φ14
32A HD-F32A φ46 Rc1¼ 234 143 56 38 φ90 φ30 100 140 18 12 4-φ18
40A HD-F40A φ52 Rc1½ 252 149 59 41 φ95 φ35 110 150 18 12 4-φ18
50A HD-F50A φ60 Rc1½ 317 189 67 51 φ122 φ48 125 165 20 15 4-φ18
65A HD-F65A φ75 Rc2 378 215 76 68 φ156 φ60 145 185 20 18 4-φ18
80A HD-F80A φ90 Rc2½ 422 239 90 81 φ158 φ75 160 200 20 18 8-φ18
90A HD-F90A φ100 Rc2½ 422 239 90 81 φ158 φ78 150 175 15 20 6-φ14
快换法兰尺寸请移至本页面底部查看!

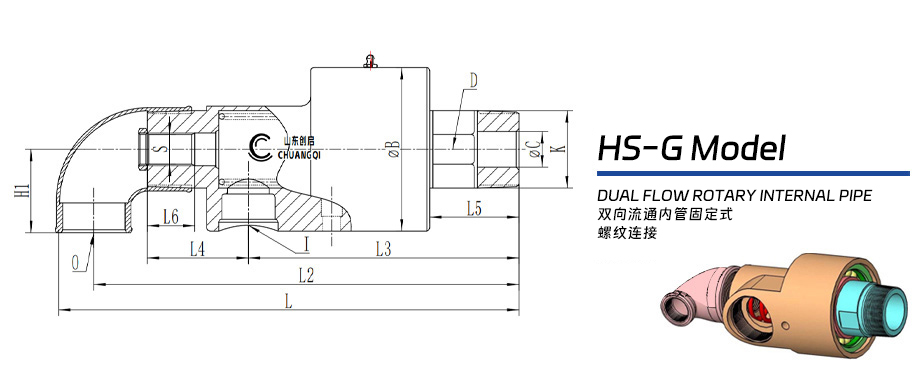

HS-G型旋转接头图纸
HS-G型旋转接头  双向流通内管固定式  螺纹连接
DN Model k I O S L L2 L3 L4 L5 L6 H1 B C D
15A HS-G15-6-RH/LH Rc½ Rc½ G⅛-RH/LH 158 143 91 35 30 28 28 φ55 φ12 21
20A HS-G20-8-RH/LH Rc¾ Rc½ G¼-RH/LH 172 158 97 37 32 31 31 φ62 φ16 24
25A HS-G25-10-RH/LH R1 Rc¾ Rc½ G⅜-RH/LH 177 162 102 45 32 33 33 φ74 φ20 30
32A HS-G32-15-RH/LH R1¼ Rc1¼ Rc½ G½-RH/LH 220 203 129 53 42 35 35 φ90 φ30 38
40A HS-G40-20-RH/LH R1½ Rc1½ Rc¾ G¾-RH/LH 235 218 132 55 42 38 38 φ95 φ35 44
50A HS-G50-25-RH/LH R2 Rc1½ Rc1 G1-RH/LH 311 290 183 70 61 44 44 φ122 φ48 55
65A HS-G65-32-RH/LH R2½ Rc2 Rc1¼ G1¼-RH/LH 370 345 207 82 68 52 52 φ156 φ60 75
80A HS-G80-50-RH/LH R3 Rc2½ Rc2 G2-RH/LH 412 376 229 89 80 62 62 φ158 φ75 /
90A HS-G90-50-RH/LH R3½ Rc2½ Rc2 G2-RH/LH 412 376 229 89 80 62 62 φ158 φ78 /
本公司对旋转接头产品规格、设计特性均不断改进,上述规格尺寸等参数如有变更,恕不另行通知!
HS-GF型旋转接头图纸
HS-GF型旋转接头  双向流通内管固定式  半分环快换法兰连接
DN Model K I O S L L2 L3 L4 L5 L6 H1 B C W H J E n-X
15A HS-GF15-6-RH/LH φ25 Rc½ Rc½ G⅛-RH/LH 158 143 91 35 30 28 28 φ55 φ12 65 95 14 8 4-φ14
20A HS-GF20-8-RH/LH φ30 Rc¾ Rc½ G¼-RH/LH 172 158 97 37 32 31 31 φ62 φ16 75 105 16 8 4-φ14
25A HS-GF25-10-RH/LH φ35 Rc¾ Rc½ G⅜-RH/LH 177 162 102 45 32 33 33 φ74 φ20 85 115 16 10 4-φ14
32A HS-GF32-15-RH/LH φ45 Rc1¼ Rc½ G½-RH/LH 220 203 129 53 42 35 35 φ90 φ30 100 140 18 12 4-φ18
40A HS-GF40-20-RH/LH φ50 Rc1½ Rc¾ G¾-RH/LH 235 218 132 55 42 38 38 φ95 φ35 110 150 18 12 4-φ18
50A HS-GF50-25-RH/LH φ60 Rc1½ Rc1 G1-RH/LH 311 290 183 70 61 44 44 φ122 φ48 125 165 20 15 4-φ18
65A HS-GF65-32-RH/LH φ75 Rc2 Rc1¼ G1¼-RH/LH 370 345 207 82 68 52 52 φ156 φ60 145 185 20 18 4-φ18
80A HS-GF80-50-RH/LH φ90 Rc2½ Rc2 G2-RH/LH 412 376 229 89 80 62 62 φ158 φ75 160 200 20 18 8-φ18
90A HS-GF90-50-RH/LH φ100 Rc2½ Rc2 G2-RH/LH 412 376 229 89 80 62 62 φ158 φ78 150 175 15 20 6-φ14
快换法兰尺寸请移至本页面底部查看!
HS-X型旋转接头图纸
HS-X型旋转接头  双向流通内管旋转式  螺纹连接
DN Model k I O S(h9/E8) L L2 L3 L4 L5 L6 H1 B C D
15A HS-X15-6-RH/LH Rc½ Rc½ φ10 158 143 91 35 30 28 28 φ55 φ12 21
20A HS-X20-8-RH/LH Rc¾ Rc½ φ12 172 158 97 37 32 31 31 φ62 φ16 24
25A HS-X25-10-RH/LH R1 Rc¾ Rc½ φ16 177 162 102 45 32 33 33 φ74 φ20 30
32A HS-X32-15-RH/LH R1¼ Rc1¼ Rc½ φ20 220 203 129 53 42 35 35 φ90 φ30 38
40A HS-X40-20-RH/LH R1½ Rc1½ Rc¾ φ25 235 218 132 55 42 38 38 φ95 φ35 44
50A HS-X50-25-RH/LH R2 Rc1½ Rc1 φ32 311 290 183 70 61 44 44 φ122 φ48 55
65A HS-X65-32-RH/LH R2½ Rc2 Rc1¼ φ40 370 345 207 82 68 52 52 φ156 φ60 75
80A HS-X80-50-RH/LH R3 Rc2½ Rc2 φ57 412 376 229 89 80 62 62 φ158 φ75 /
90A HS-X90-50-RH/LH R3½ Rc2½ Rc2 φ57 412 376 229 89 80 62 62 φ158 φ78 /
本公司对旋转接头产品规格、设计特性均不断改进,上述规格尺寸等参数如有变更,恕不另行通知!
HS-XF型旋转接头图纸
HS-XF型旋转接头  双向流通内管旋转式  半分环快换法兰连接
DN Model K I O S(h9/E8) L L2 L3 L4 L5 L6 H1 B C W H J E n-X
15A HS-XF15-6-RH/LH φ25 Rc½ Rc½ φ10 158 143 91 35 30 28 28 φ55 φ12 65 95 14 8 4-φ14
20A HS-XF20-8-RH/LH φ30 Rc¾ Rc½ φ12 172 158 97 37 32 31 31 φ62 φ16 75 105 16 8 4-φ14
25A HS-XF25-10-RH/LH φ35 Rc¾ Rc½ φ16 177 162 102 45 32 33 33 φ74 φ20 85 115 16 10 4-φ14
32A HS-XF32-15-RH/LH φ45 Rc1¼ Rc½ φ20 220 203 129 53 42 35 35 φ90 φ30 100 140 18 12 4-φ18
40A HS-XF40-20-RH/LH φ50 Rc1½ Rc¾ φ25 235 218 132 55 42 38 38 φ95 φ35 110 150 18 12 4-φ18
50A HS-XF50-25-RH/LH φ60 Rc1½ Rc1 φ32 311 290 183 70 61 44 44 φ122 φ48 125 165 20 15 4-φ18
65A HS-XF65-32-RH/LH φ75 Rc2 Rc1¼ φ40 370 345 207 82 68 52 52 φ156 φ60 145 185 20 18 4-φ18
80A HS-XF80-50-RH/LH φ90 Rc2½ Rc2 φ57 412 376 229 89 80 62 62 φ158 φ75 160 200 20 18 8-φ18
90A HS-XF90-50-RH/LH φ100 Rc2½ Rc2 φ57 412 376 229 89 80 62 62 φ158 φ78 150 175 15 20 8-φ18
快换法兰尺寸请移至本页面底部查看!

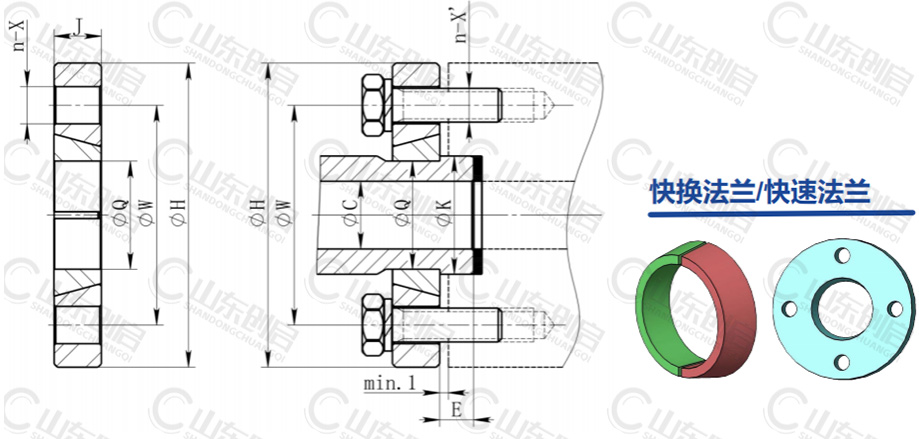

快换法兰规格尺寸
快换法兰规格尺寸
DN Order-No. C K(e8/H9) W H E J n-X n-X'
10A 00013010.00 8 20 40 60 8 14 4-φ10 4-M8
15A 00013015.00 12 25 50 70 8 14 4-φ10 4-M8
20A 00013020.00 17 30 55 80 10 14 4-φ12 4-M10
25A 00013025.00 20 35 65 90 10 14 4-φ12 4-M10
32A 00013032.00 30 45 75 100 12 16 4-φ14 4-M12
40A 00013040.00 35 50 85 115 12 16 4-φ14 4-M12
50A 00013050.00 45 60 95 125 16 180 4-φ14 4-M12
65A 00013065.00 60 75 110 140 20 20 4-φ14 4-M12
80A 00013080.00 70 90 130 160 22 23 4-φ14 4-M12
90A 00013090.00 80 100 150 180 22 23 6-φ18 6-M16
100A 00013100.00 95 115 165 200 22 25 6-φ18 6-M16
125A 00013125.00 120 150 190 230 22 25 8-φ18 8-M16
150A 00013150.00 150 175 225 265 22 25 8-φ18 8-M16
备注:快换法兰部件含快换法兰、半分环及紫铜密封垫各一件
H型旋转接头三维立体图
HD型旋转接头
HD型旋转接头
HD-F型旋转接头
HD-F型旋转接头
HS-G型旋转接头
HS-G型旋转接头
HS-GF型旋转接头
HS-GF型旋转接头
HS-X型旋转接头
HS-X型旋转接头
HS-XF型旋转接头
HS-XF型旋转接头
H型旋转接头实物图
H型压缩空气旋转接头实物图
H型压缩空气旋转接头实物图
H型通气旋转接头实物图
H型通气旋转接头实物图
H型旋转接头应用案例
H型压延机旋转接头应用案例
H型压延机旋转接头应用案例
H型冷喂料挤出机旋转接头
H型冷喂料挤出机旋转接头应用案例
H型橡胶机械滚筒冷却系统旋转接头应用案例
H型橡胶机械滚筒冷却系统旋转接头应用案例
H型矿山破碎机旋转接头应用案例
H型矿山破碎机旋转接头应用案例
H型硫化机旋转接头应用案例
H型硫化机旋转接头应用案例
H型冷却辊旋转接头应用案例
H型旁压辊旋转接头应用案例
