异形非标订制旋转接头系列
R型贯穿轴安装旋转接头
发表时间:2024-04-18 20:04:09  |  点击率:36
产品特点
PRODCUT FEATUREA
R型贯穿轴安装旋转接头通常是指一种能够允许流体(如水、空气、真空、液压油等)在设备的固定部分与旋转部分之间传输而不影响旋转运动的机械部件。这类接头在轴贯穿的位置进行安装,可以有效防止流体泄露,同时保证旋转轴的连续旋转以及流体介质的稳定传输。它设计用于各种工况下的轴密封和流体传递,特别适合于需要处理水、空气、真空或液压油的应用场合。在实际应用中,R型旋转接头会被安装在贯穿轴的相应位置,确保在轴转动时维持良好的密封性能,并顺利地将各类流体介质从静止部分传送到旋转部分或者反之。
* 单通路或多独立通道设计;
* 穿轴或轴底部多种安装方式;
* 精密深沟球轴承双支撑;
* 铜、铝、碳钢、不锈钢材质可选;
* 多种密封材质,兼容多种压力介质;
此款为异型非标旋转接头,可根据工况和技术要求设计。
技术参数
PATMETERS
介质 水 最大使用压力:Φ28~40145 PSI10 bar
介质 空气 最大使用压力:
28~40145 PSI10 bar
介质 液压油 最大使用压力:
28~40145 PSI10 bar
最高使用速度(转子):




Φ28750 RPM750 min-1

Φ35500 RPM500 min-1

Φ40300 RPM300 min-1
最高使用温度:100℃>100℃ 请咨询创启旋转接头
内部结构
INTERNAL STRUCTURE
零件名称:
1.石墨或碳化钨(平面式密封结构),2.转子,3.泄露孔,4.弹簧,5.固定环,6.O型圈,7.壳体
R型贯穿轴安装旋转接头 - 多通式 - 螺纹方式连接
Modelø A1 E8ø A2 h8Bø DE1E2ø Fø GXYø Z MINø Z MAXKg
ø282828G1/4″578721085936M635554.4
ø353535G1/4″578721085936M642554.2
ø404040G1/4″578721085936M647554
R型贯穿轴安装旋转接头示例图
R型贯穿轴安装旋转接头示例图
R型贯穿轴安装旋转接头示例图
R型贯穿轴安装旋转接头示例图
R型贯穿轴安装旋转接头示例图

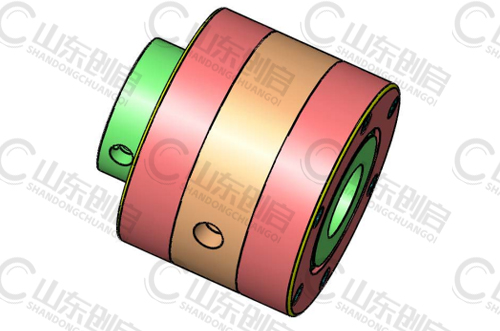

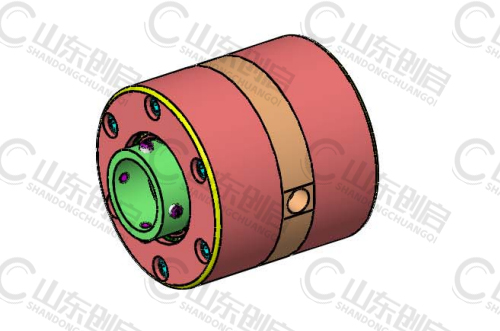

R型贯穿轴安装旋转接头3D图
R型贯穿轴安装旋转接头3D图
R型贯穿轴安装旋转接头3D图
R型贯穿轴安装旋转接头3D图
R型贯穿轴安装旋转接头3D图
