用于水介质旋转接头

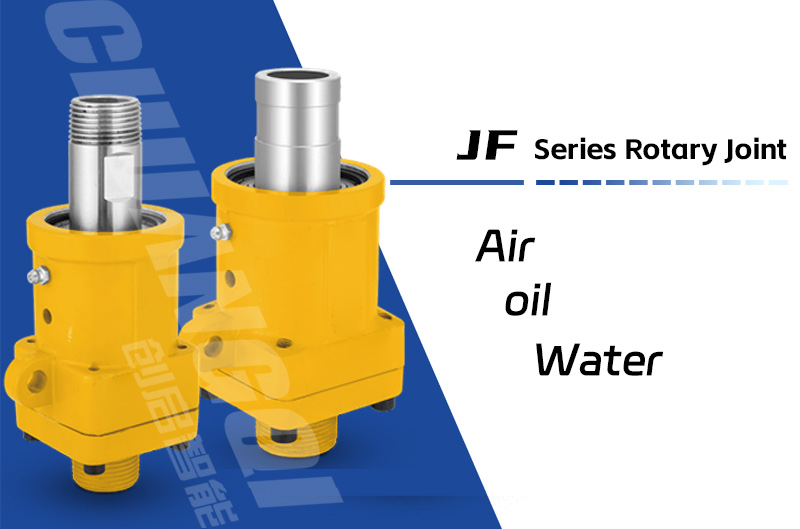

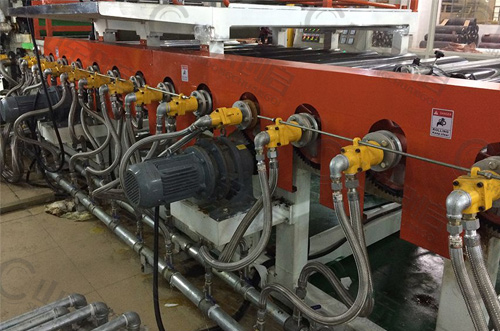

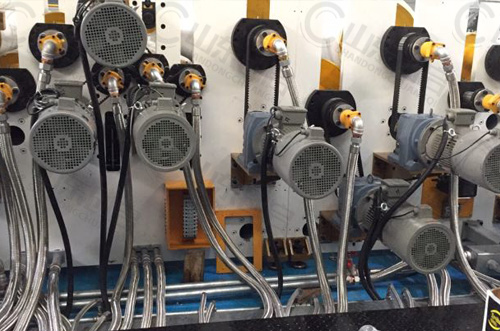

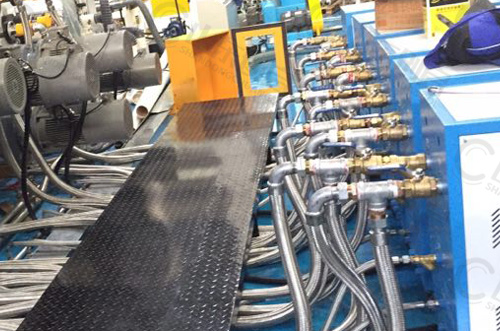

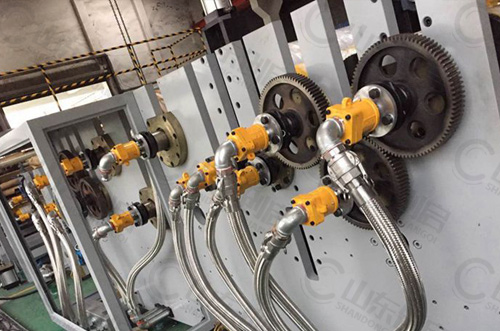

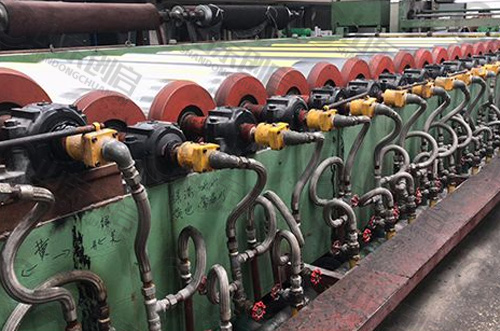

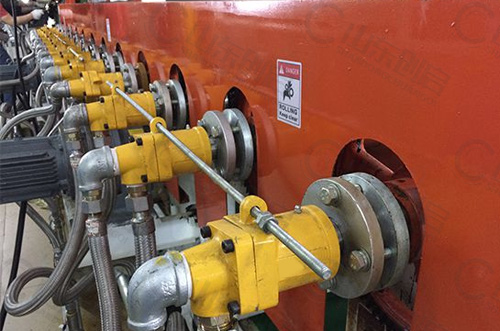

JF型机械密封旋转接头

发表时间：2025-02-10 16:05:48 | 点击率：1

产品特点

PRODCUT FEATUREA

1.H型平衡式机械密封结构，进口高速轴承双支撑，结构可靠，运转稳定。
2.机械密封旋转接头主密封CNC精密加工，确保表面粗糙度和平直度。
3.密封摩擦副端面磨损量△在正常工作条件下磨损极低，可以连续使用2年，特殊场合5-10年寿命。
4.具备很好的耐振性能，在转速3000r/min下的振幅不超过0.05mm，pv值随着使用可不断提高。
5.功率损失小，机械密封的摩擦副处于半液摩擦状态，摩擦系数μ非常低。
6.旋转轴对振摆、空心轴对壳体的偏斜不敏感使波纹管密封轴或轴套不易受磨损。
7.机械密封旋转接头在流通易燃、易爆、有毒有害介质的极端苛刻工况下可确保密封的可靠性。
8.适用工况广，高温、低温、高压、真空干摩擦及腐蚀介质的高速工况均有良好的表现。
9.流体设计方案，可在生产线上直接更换密封组件，方便维护检修。
10.防锈渣隔泥沙，适用于流通介质里有固体、颗粒的工况环境。
11.线速度：≤15m/s，轴向窜动量：±1.0mm。
可以代替台湾杨桄旋转接头、旋宝（ROTARY）323B、334系列旋转接头

技术参数

PATMETERS

介质冷却水最大使用压力：		240 PSI	16 bar
介质空气最大使用压力：		240 PSI	16 bar
介质油最大使用压力：		240 PSI	16 bar
最高使用速度（转子）：
介质水最大使用速度：		3000 RPM	3000 min-1
介质空气最大使用速度：		3000 RPM	3000 min-1
介质油最大使用速度：		3000 RPM	3000 min-1
最高使用温度：	150℃	＞150℃ 请咨询创启旋转接头

内部结构

INTERNAL STRUCTURE

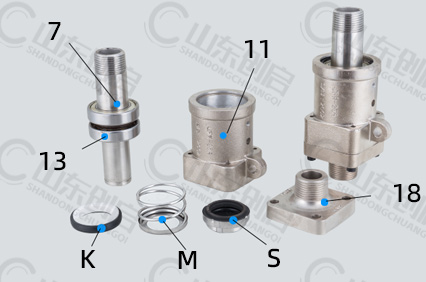

JF型冷却水机械密封旋转接头零件名称：

7.不锈钢304中心轴，11.铜铝合金壳体，13.高转速电机轴承,18.单向盖。
K—静环，M—不锈钢304弹簧，S—动环。

技术参数

Technical Specifications

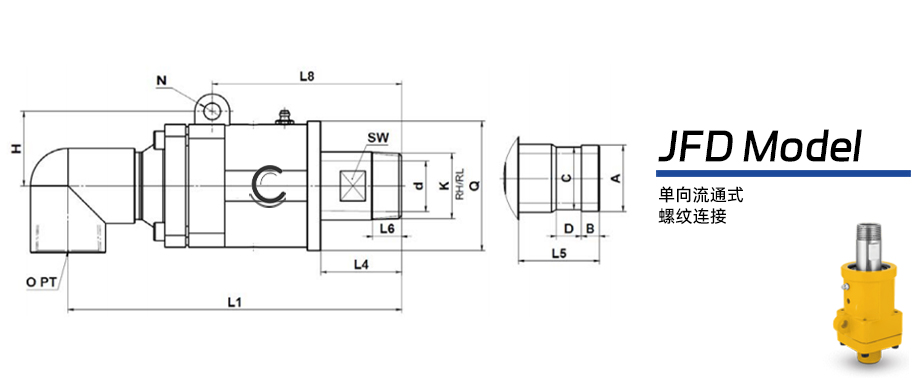

JFD型冷却水机械密封旋转接头-单向流通式-螺纹连接
Order-No.	K	O	L1	L4	L6	L8	N	L8	Q	SW	d	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc3/4"	198	48	18	8	124.5	55	24	17	36	26	11	24.4	15	53	53
25A 1"	R1"	Rc1"	203	53	20	10	124	72	30	24	43	32.3	11	30.7	15	53	53
32A 1-1/4"	R1-1/4"	Rc1-1/4"	228	58	22	12	130.5	83.5	42	32	53.5	41	13	39.4	19	62	62
40A 1-1/2"	R1-1/2"	Rc1-1/2"	242	61	24	12	138	93	45	36	53.5	47.5	13	45	23	61	61
50A 2"	R2"	Rc2"	277	64	28	12	165	117	59	50	75	59	16	56.7	23	74	74
65A 2-1/2"	R2-1/2"	Rc2-1/2"	313	73	30	12	198	142	73	59	84	72	19	69	27	77	61
80A 3"	R3"	Rc3"	342	88	32	12	211	142	86	74	84	89.8	20	86	27	79	74
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

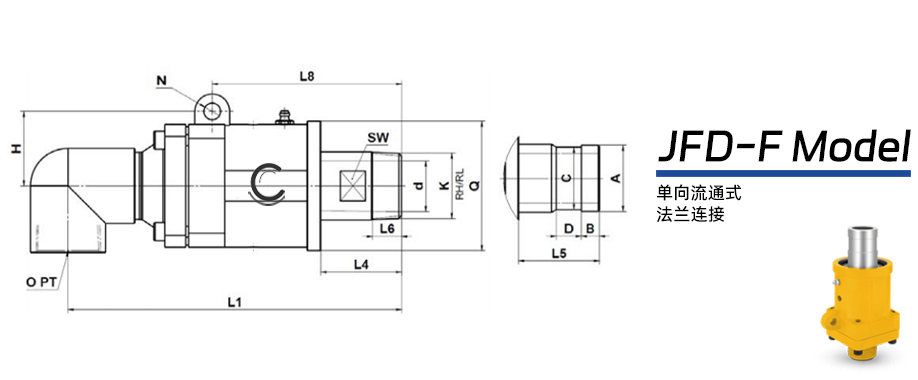

JFD-F型冷却水机械密封旋转接头-单向流通式-法兰连接
Order-No.	K	O	L1	L4	L6	L8	N	L8	Q	SW	d	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc3/4"	198	48	18	8	124.5	55	24	17	36	26	11	24.4	15	53	53
25A 1"	R1"	Rc1"	203	53	20	10	124	72	30	24	43	32.3	11	30.7	15	53	53
32A 1-1/4"	R1-1/4"	Rc1-1/4"	228	58	22	12	130.5	83.5	42	32	53.5	41	13	39.4	19	62	62
40A 1-1/2"	R1-1/2"	Rc1-1/2"	242	61	24	12	138	93	45	36	53.5	47.5	13	45	23	61	61
50A 2"	R2"	Rc2"	277	64	28	12	165	117	59	50	75	59	16	56.7	23	74	74
65A 2-1/2"	R2-1/2"	Rc2-1/2"	313	73	30	12	198	142	73	59	84	72	19	69	27	77	61
80A 3"	R3"	Rc3"	342	88	32	12	211	142	86	74	84	89.8	20	86	27	79	74
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

JFS-G型冷却水机械密封旋转接头-双向流通式-螺纹连接
Order-No.	K	M	O	S	L1	L2	L3	L4	L6	L7	L8	N	SW	d	Q	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc1/2"	Rc1/2"	G1/4"	205	198	162	48	18	27	124.5	8	24	17	55	36	26	11	24.4	15	53
25A 1"	R1"	Rc3/4"	Rc1/2"	G3/8"	236	223	173	53	20	29	124	10	30	24	72	43	32.3	11	30.7	15	53
32A 1-1/4"	R1-1/4"	Rc1"	Rc1/2"	G1/2"	251	235	189	58	22	26	130.5	12	42	32	83.5	53.5	41	13	39.4	19	62
40A 1-1/2"	R1-1/2"	Rc1-1/4"	Rc3/4"	G3/4"	260	240	189	61	24	32	138	12	45	36	93	53.5	47.5	13	45	23	61
50A 2"	R2"	Rc1/2"	Rc1"	G1"	327	303	240	64	28	40	165	12	59	50	117	75	59	16	56.7	23	74
65A 2-1/2"	R2-1/2"	Rc2"	Rc1-1/4"	G1-1/4"	388	363	274	77	30	40	198	12	73	59	142	84	72	19	69	27	77
80A 3"	R3"	Rc2-1/2"	Rc1-1/2"	G1-1/2"	403	374	289	88	32	40	211	12	86	74	142	84	89.8	20	86	27	79
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

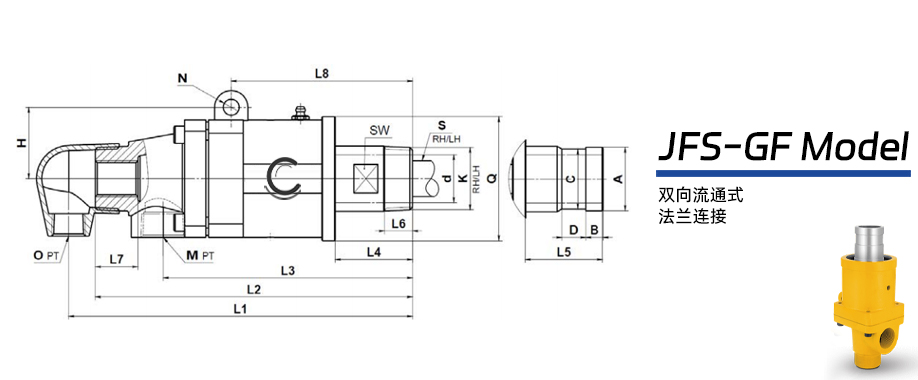

JFS-GF型冷却水机械密封旋转接头-双向流通式-法兰连接
Order-No.	K	M	O	S	L1	L2	L3	L4	L6	L7	L8	N	SW	d	Q	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc1/2"	Rc1/2"	G1/4"	205	198	162	48	18	27	124.5	8	24	17	55	36	26	11	24.4	15	53
25A 1"	R1"	Rc3/4"	Rc1/2"	G3/8"	236	223	173	53	20	29	124	10	30	24	72	43	32.3	11	30.7	15	53
32A 1-1/4"	R1-1/4"	Rc1"	Rc1/2"	G1/2"	251	235	189	58	22	26	130.5	12	42	32	83.5	53.5	41	13	39.4	19	62
40A 1-1/2"	R1-1/2"	Rc1-1/4"	Rc3/4"	G3/4"	260	240	189	61	24	32	138	12	45	36	93	53.5	47.5	13	45	23	61
50A 2"	R2"	Rc1/2"	Rc1"	G1"	327	303	240	64	28	40	165	12	59	50	117	75	59	16	56.7	23	74
65A 2-1/2"	R2-1/2"	Rc2"	Rc1-1/4"	G1-1/4"	388	363	274	77	30	40	198	12	73	59	142	84	72	19	69	27	77
80A 3"	R3"	Rc2-1/2"	Rc1-1/2"	G1-1/2"	403	374	289	88	32	40	211	12	86	74	142	84	89.8	20	86	27	79
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

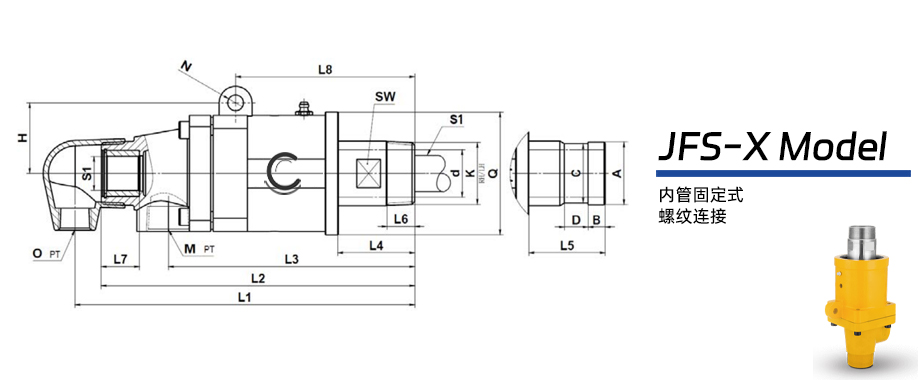

JFS-X型冷却水机械密封旋转接头-内管固定式-螺纹连接
Order-No.	K	M	O	S1(e8)	L1	L2	L3	L4	L6	L7	L8	N	SW	d	Q	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc1/2"	Rc1/2"	11.9	205	195	162	54	18	20	124.5	8	24	17	55	36	26	11	24.4	15	53
25A 1"	R1"	Rc3/4"	Rc1/2"	15.9	235	220	173	54	20	25	124	10	30	21.6	72	43	32.3	11	30.7	15	53
32A 1-1/4"	R1-1/4"	Rc1"	Rc1/2"	19.9	251	229	189	58	22	15	130.5	12	42	32	83.5	53.5	41	13	39.4	19	62
40A 1-1/2"	R1-1/2"	Rc1-1/4"	Rc3/4"	25.9	260	236	189	56	22	25	138	12	45	36	93	53.5	47.5	13	45	23	61
50A 2"	R2"	Rc1/2"	Rc1"	31.9	325	299	238	63	28	30	165	12	59	50	117	75	59	16	56.7	23	74
65A 2-1/2"	R2-1/2"	Rc2"	Rc1-1/4"	40	388	351	271	73	30	25	198	12	73	59	142	84	72	19	69	27	77
80A 3"	R3"	Rc2-1/2"	Rc1-1/2"	46	403	367	289	88	32	30	211	12	86	74	142	84	89.8	20	86	27	79
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

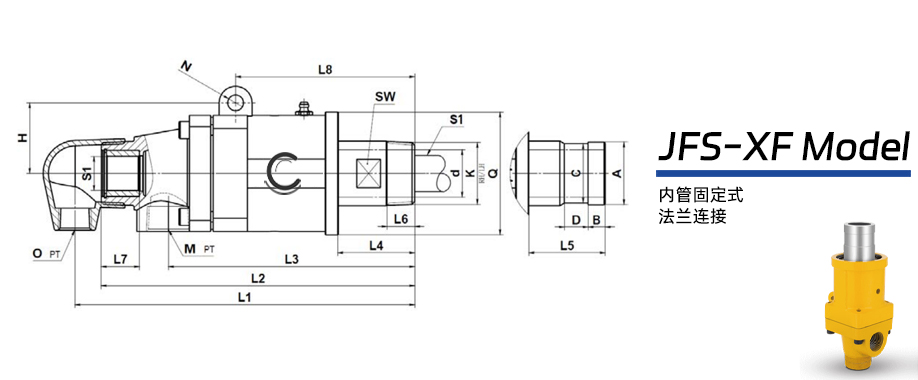

JFS-XF型冷却水机械密封旋转接头-内管固定式-法兰连接
Order-No.	K	M	O	S1(e8)	L1	L2	L3	L4	L6	L7	L8	N	SW	d	Q	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc1/2"	Rc1/2"	11.9	205	195	162	54	18	20	124.5	8	24	17	55	36	26	11	24.4	15	53
25A 1"	R1"	Rc3/4"	Rc1/2"	15.9	235	220	173	54	20	25	124	10	30	21.6	72	43	32.3	11	30.7	15	53
32A 1-1/4"	R1-1/4"	Rc1"	Rc1/2"	19.9	251	229	189	58	22	15	130.5	12	42	32	83.5	53.5	41	13	39.4	19	62
40A 1-1/2"	R1-1/2"	Rc1-1/4"	Rc3/4"	25.9	260	236	189	56	22	25	138	12	45	36	93	53.5	47.5	13	45	23	61
50A 2"	R2"	Rc1/2"	Rc1"	31.9	325	299	238	63	28	30	165	12	59	50	117	75	59	16	56.7	23	74
65A 2-1/2"	R2-1/2"	Rc2"	Rc1-1/4"	40	388	351	271	73	30	25	198	12	73	59	142	84	72	19	69	27	77
80A 3"	R3"	Rc2-1/2"	Rc1-1/2"	46	403	367	289	88	32	30	211	12	86	74	142	84	89.8	20	86	27	79
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！
